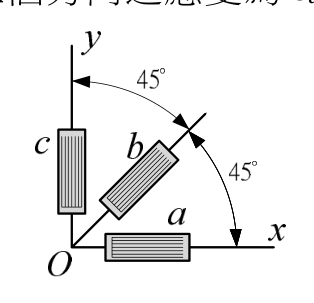

某桿件利用應變計測得 O 點處三個方向之應變為 $\varepsilon_{a}=\varepsilon_{c}=0,\varepsilon_{b}=400\times10^{-6}$ ，則該處之剪應變 $\gamma_{xy}$ 為？ (A) $200 \times 10^{-6}$ (B) $400 \times 10^{-6}$ (C) $600 \times 10^{-6}$ (D) $800 \times 10^{-6}$

大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學109 年第 6 題單選題

某桿件利用應變計測得 O 點處三個方向之應變為 $ε_{a} = ε_{c} = 0, ε_{b} = 400 \times 1 0^{- 6}$ ，則該處之剪應變 $γ_{x y}$ 為？

200 \times 1 0^{- 6}

400 \times 1 0^{- 6}

600 \times 1 0^{- 6}

800 \times 1 0^{- 6}

正確答案

答案與詳解

正確答案

三軸應變計公式秒解：當εa=εc=0時，剪應變γxy直接等於2倍中間軸應變εb，即800με。

逐選項解析

A$200 \times 10^{-6}$✕ 易錯陷阱

誤將工程剪應變除以2或混淆張量剪應變定義。材料力學考試中γxy指工程剪應變，數值為張量剪應變的2倍，不可再除。

B$400 \times 10^{-6}$✕ 易錯陷阱

直接選取題目給定的εb數值，忘記45°方向的正應變僅貢獻一半的剪應變效應，需乘以2才是完整的工程剪應變γxy。

C$600 \times 10^{-6}$✕ 錯誤

D$800 \times 10^{-6}$✓ 正確
