📖 閱讀測驗 · 共用前文
某一梁具如圖之橫斷面，且已知其對形心軸 z 之慣性矩為 Iz = 15.79×10⁶ mm⁴。若此橫斷面承受剪力 V=6 kN 作用，則最大剪應力為何？

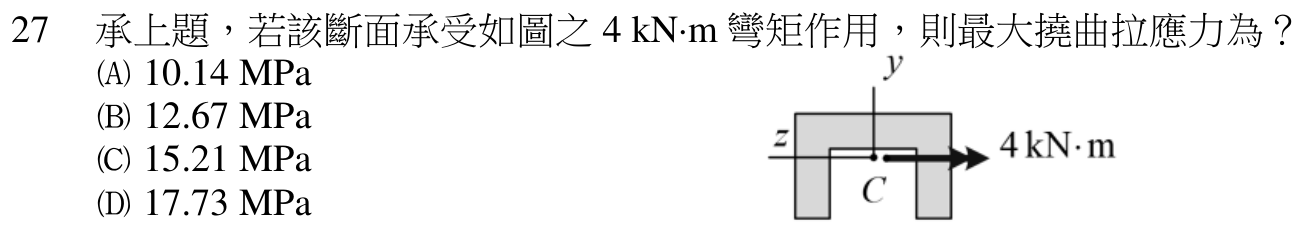

承上題，若該斷面承受如圖之 彎矩作用，則最大撓曲拉應力為？
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
依右手定則，彎矩使斷面上半部受拉。最大拉應力發生在距離中性軸最遠的頂部 (y=50 mm)，σ = (4×10⁶ × 50) / (15.79×10⁶) ≈ 12.67 MPa。
載入中…
依右手定則，彎矩使斷面上半部受拉。最大拉應力發生在距離中性軸最遠的頂部 (y=50 mm)，σ = (4×10⁶ × 50) / (15.79×10⁶) ≈ 12.67 MPa。
