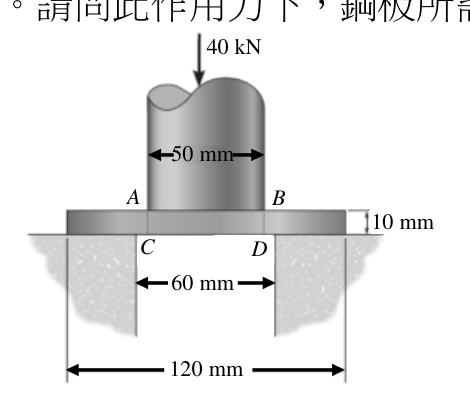

圖示為厚度 mm 的圓形鋼板，覆蓋在直徑 mm 之圓形開口上方，支撐由上方圓柱（直徑 mm）傳遞之 kN 力量。請問此作用力下，鋼板所需承受最大貫穿剪應力的斷面，其（平均）剪應力大小為何？
A MPa
B MPa
C MPa正確答案
D MPa
答案與詳解
逐選項解析
A21.25 MPa✕ 易錯陷阱
誤用下方圓形開口直徑（60 mm）計算剪切面積，算出的會是較小的剪應力（約 21.2 MPa），不符合題目要求的「最大」剪應力。
B5.09 MPa✕ 錯誤
計算錯誤，可能是誤將剪切面積當作圓面積（πd²/4）來計算正向應力，而非圓柱側面積。
C25.5 MPa✓ 正確
D4.72 MPa✕ 錯誤
立即註冊,看完整詳解
這題的完整詳解,註冊就能看 · 每天 2 題免費
- 完整逐選項解析
- 秒殺解題技巧與破題關鍵
- 關鍵知識表整理
- 陷阱與易錯提醒
- 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
