大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學109 年第 8 題單選題

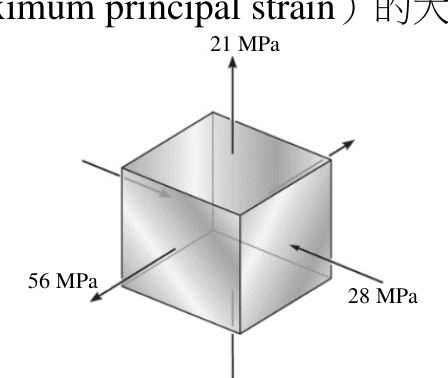

一立體元素應力狀態如下圖所示，已知材料之楊氏模數 $E = 70$ GPa，波松比（Poisson's Ratio） $ν = 0.33$ ，則最大主應變（Maximum principal strain）的大小為何？

943 \times 1 0^{- 6}

763 \times 1 0^{- 6}

800 \times 1 0^{- 6}

833 \times 1 0^{- 6}

正確答案

答案與詳解

正確答案

三軸應力狀態下，最大主應變由廣義虎克定律計算：ε₁=(σ₁-ν(σ₂+σ₃))/E，圖中三軸應力分別為σ₁=56 MPa、σ₂=-28 MPa（壓應力）、σ₃=21 MPa，代入得ε₁=(56-0.33×(-28+21))/70000=833×10⁻⁶。

正確讀圖可知σ₂為壓應力(-28 MPa)，代入公式ε₁=(56-0.33×(-28+21))/70000=833×10⁻⁶，故選D。
