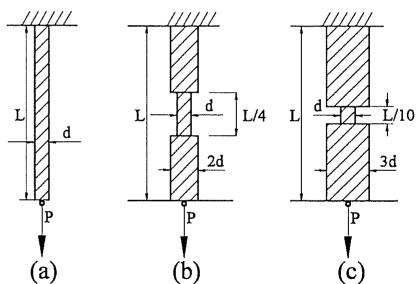

三個拉力桿件如【圖29】，同樣承受拉力P，且應力均勻分佈於斷面，比較三拉力桿件的應變能，何者為正確？
A一樣大
B(3)桿件最大正確答案
C(b)桿件最大
D(c)桿件最大
答案與詳解
逐選項解析
A一樣大應變能基本觀念✕ 易錯陷阱
三桿受同樣P但截面積分布不同，應變能不同，不可能一樣大。常見陷阱：以為同P就同應變能。
B(3)桿件最大分段應變能計算✓ 正確
(b)桿：上段長L、截面積A₁=πd²/4；下段長L/4、截面積A₂=π(2d)²/4=4A₁。U(b)=P²L/(2A₁E)+P²(L/4)/(2·4A₁E)=P²L/(2A₁E)[1+1/16]=17P²L/(32A₁E)，為三者最大。
C(b)桿件最大✕ 錯誤
D(c)桿件最大✕ 錯誤
