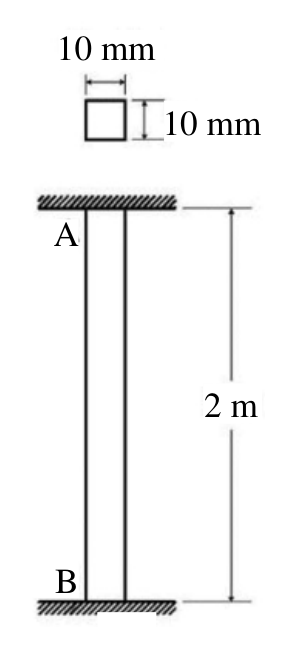

如圖所示的 A-36 鋼桿於 T₁=30℃時恰好拘束於兩固定支承間。若溫度上升至 T₂=60℃，試求桿中所產生的熱應力？A-36 鋼的線性熱膨脹係數為 12×10⁻⁶/℃，鋼之彈性模數為 200 GPa。

正確答案為 C。σ = α·ΔT·E = 12×10⁻⁶ × 30 × 200×10⁹ Pa = 72×10⁶ Pa = 72 MPa，正確答案。

大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學112 年第 29 題單選題

如圖所示的 A-36 鋼桿於 $T_{1} = 30° C$ 時恰好拘束於兩固定支承間。若溫度上升至 $T_{2} = 60° C$ ，試求桿中所產生的熱應力？A-36 鋼的線性熱膨脹係數為 $12 \times 1 0^{- 6} /° C$ ，鋼之彈性模數為 $200 GPa$ 。

50 MPa

66 MPa

72 MPa

正確答案

89 MPa

答案與詳解

正確答案

兩端固定桿受熱膨脹被拘束，熱應力 σ = α·ΔT·E，代入數值得 72 MPa。

σ = α·ΔT·E = 12×10⁻⁶ × 30 × 200×10⁹ Pa = 72×10⁶ Pa = 72 MPa，正確答案。

考點：熱應力計算錯誤考點：單位換算陷阱考點：熱應力公式
