大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學112 年第 21 題單選題

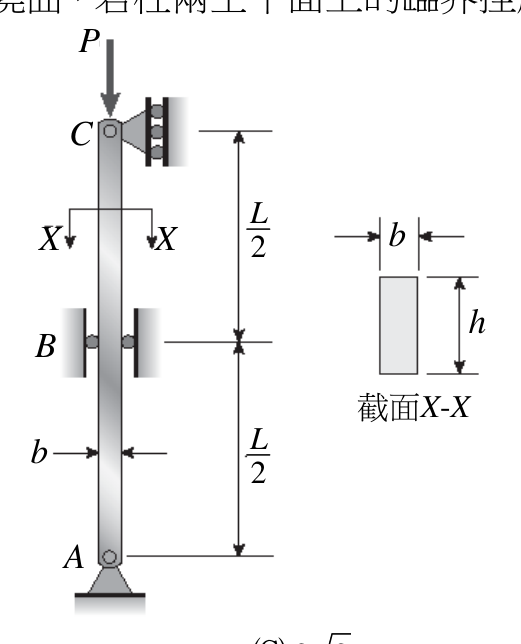

橫截面尺寸為 b×h 的矩形柱銷接於 $A 、 C$ 兩端,如圖示,在柱高的中點,於圖面有側向支承,而在垂直圖面的平面上可自由撓曲,若柱兩主平面上的臨界挫屈載重相等,則 h/b 的比值為:
B正確答案
矩形柱兩主平面臨界挫屈載重相等,需令兩方向有效挫屈長度與慣性矩的比值相同,解出h/b=2。
逐選項解析
A$\sqrt{2}$✕ 易錯陷阱
若忽略有效長度差異,只考慮慣性矩之比,可能誤算得√2,但未正確納入Le=L/2與Le=L的差距(係數4)。
C$2\sqrt{2}$✕ 錯誤
2√2≈2.83,過高估計,通常源於對兩方向有效長度與慣性矩的錯誤組合計算。
