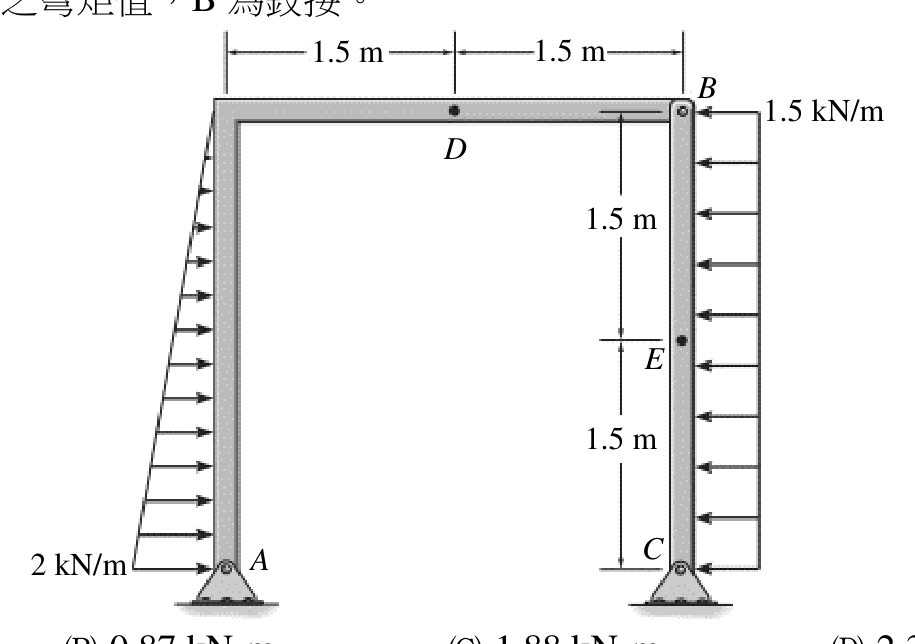

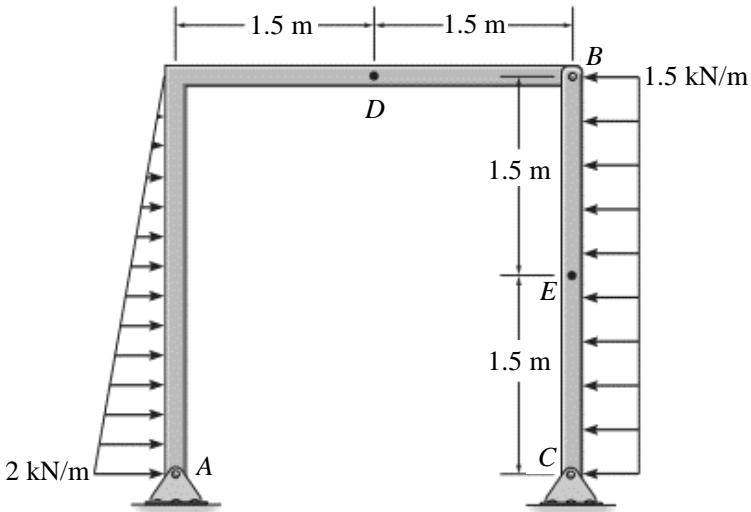

試求圖中橫梁點 D 之彎矩值，B 為鉸接。
A kN-m
B kN-m
C kN-m正確答案
D kN-m
答案與詳解
為什麼答案是 C
正確答案1.88 kN-m：右柱BC高3m承受1.5 kN/m均布荷載，B為鉸接MB=0，對BC自由體取B點力矩平衡得Cx=2.25 kN（←），整體平衡求Ax，再截面法於橫梁D點（距左端1.5m，距B端1.5m）取左側或右側自由體計算彎矩得≈1.88 kN-m
載入中…
正確答案1.88 kN-m：右柱BC高3m承受1.5 kN/m均布荷載，B為鉸接MB=0，對BC自由體取B點力矩平衡得Cx=2.25 kN（←），整體平衡求Ax，再截面法於橫梁D點（距左端1.5m，距B端1.5m）取左側或右側自由體計算彎矩得≈1.88 kN-m
