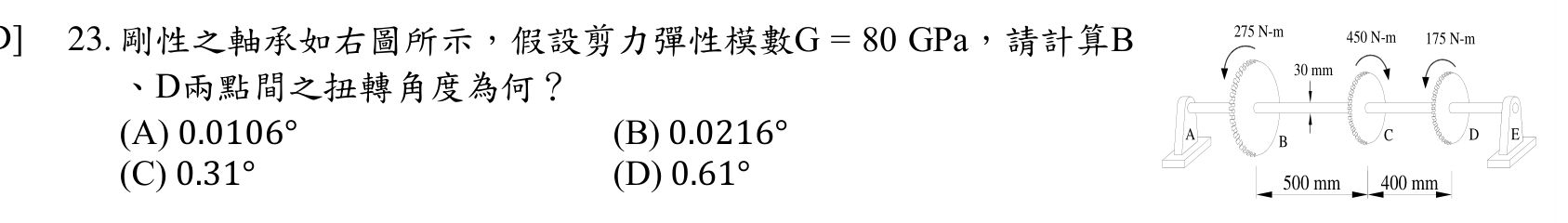

剛性之軸承如右圖所示，假設剪力彈性模數G = 80 GPa，請計算B、D兩點間之扭轉角度為何？（軸徑30 mm，A至B段500 mm，B至D段400 mm，外加扭矩275 N-m、450 N-m、175 N-m）
A0.0106°
B0.0216°
C0.31°
D0.61°正確答案
答案與詳解
為什麼答案是 D
正解。將B→D區段拆為各小段，分別求出內扭矩Tᵢ與長度Lᵢ，代入φ=Σ(TᵢLᵢ/GJ)累加得弧度值，再乘(180/π)換算得約0.61°。
考點：弧度未換算成角度考點：段落遺漏＋單位錯誤考點：內扭矩值或段長取錯考點：扭轉角正確計算
