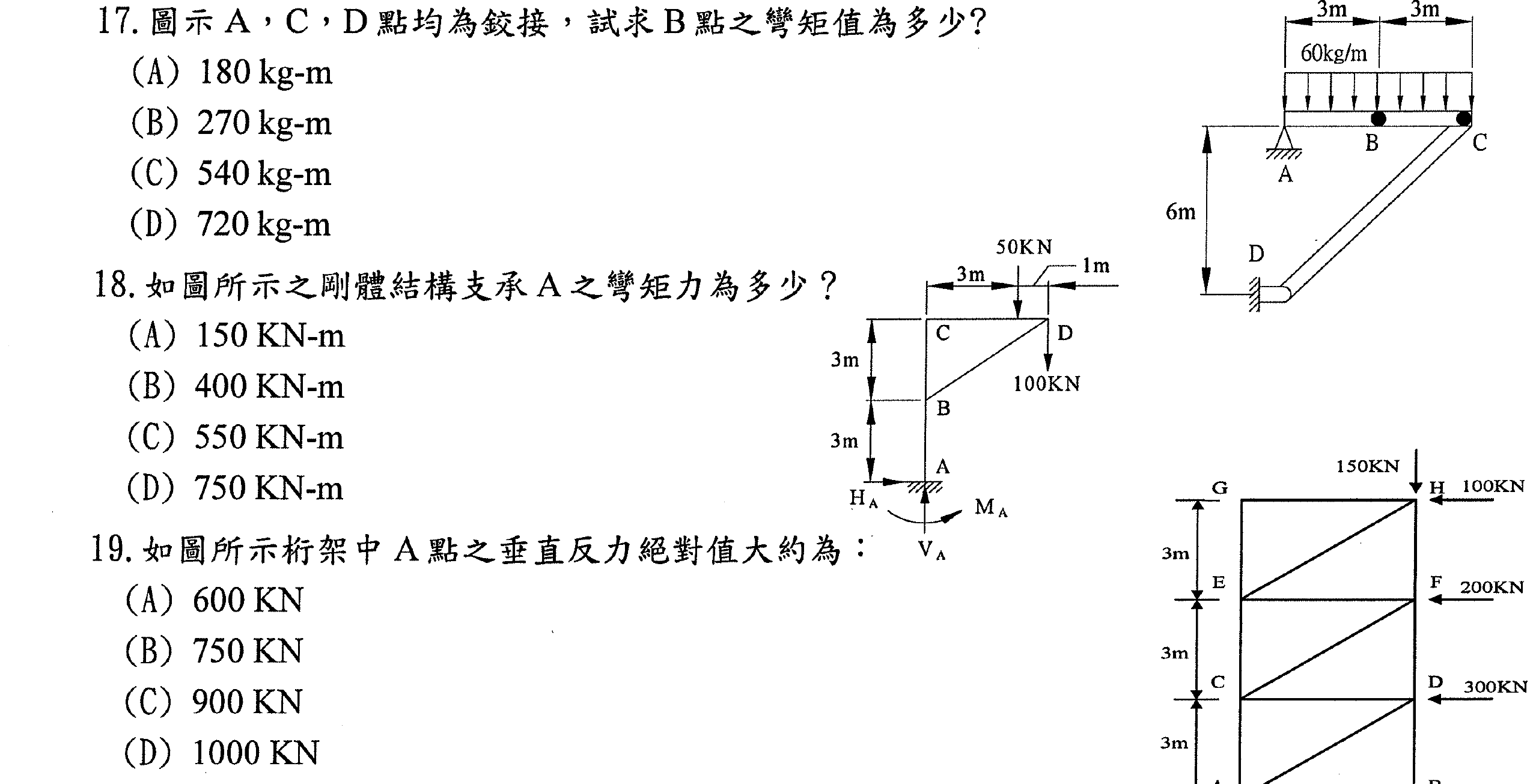

圖示A、C、D點均為鉸接，試求B點之彎矩值為多少？

270 kg-m：正確答案。利用D點鉸接（彎矩為零）作為額外條件，求得A點垂直反力VA=90 kg（↑），B距A水平距離3m，B點彎矩=VA×3 - 60×3×(3/2)=270-270=0？需重新釐清結構：水平樑AC長6m（A到B=3m，B到C=3m），均布載重60kg/m；D為斜撐下端鉸接點，位於A正下方6m處。對整體結構，D點為斜撐鉸接，斜撐連接C與D。對C點子結構取矩：斜撐CD在C處為鉸接，利用CD桿只能傳遞軸力，C點垂直分量可求。整體ΣMD=0：VA×0（A與D同垂直線）... 依圖示：A為pin支承在水平樑左端下方，D為斜撐底端鉸接固定，C為右端鉸接，B為中點。水平樑A到C=6m，均布載重60kg/m總重=360kg。D在A正下方6m，斜撐DC連接D與C（水平距6m，垂直6m）。對C鉸接：斜撐CD軸力，C點無彎矩。取AC樑對A取矩：RC_y×6 = 60×6×3 = 1080，RC_y=180kg；VA_y=360-180=180kg。B點彎矩（從A側）=VA_y×3 - 60×3×1.5=540-270=270 kg-m ✓
