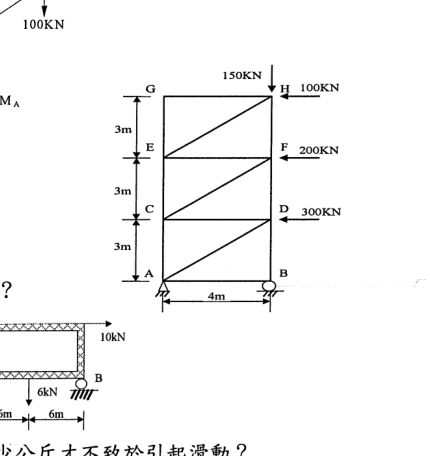

如圖所示析架中A點之垂直反力絕對值大約為：
A600 KN
B750 KN正確答案
C900 KN
D1000 KN
答案與詳解
為什麼答案是 B
對B點取力矩∑M_B=0：垂直力矩=(150+100+200+300)×4=3000 KN·m，水平力(100KN@9m、200KN@6m、300KN@3m)對B點力矩=100×9+200×6+300×3=900+1200+900=3000 KN·m。Ay×4=6000，得Ay=750 KN，與B選項相符。
考點：漏算水平力矩考點：對B點取力矩考點：力矩計算偏高考點：未做平衡分析
