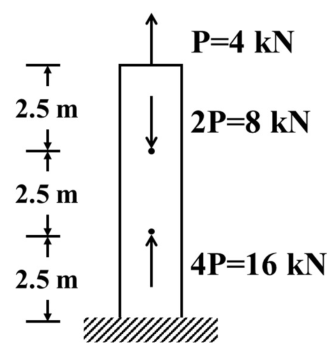

有一軸向桿件之斷面積A = 150 mm²，材料彈性係數E = 200 GPa，其受力如右圖所示，該桿件並未發生挫屈，則儲存於桿件內之軸向應變能U值為何？
A0.400 × 10⁻³ kJ
B0.458 × 10⁻³ kJ
C7.333 × 10⁻³ kJ正確答案
D14.67 × 10⁻³ kJ
答案與詳解
為什麼答案是 C
正解。完整分段後逐段以平衡求得各段軸力 Nᵢ，將 Nᵢ²Lᵢ/(2AE) 全部加總，並做正確單位換算，得總應變能 7.333×10⁻³ kJ。
考點：漏算分段考點：內力判斷錯誤考點：分段加總考點：漏除2
