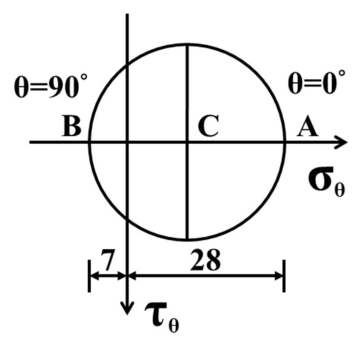

有一平面應力之莫爾圓如右圖所示，其中A點代表x面(θ = 0°)之應力狀態，B點代表y面(θ = 90°)之應力狀態，C點為圓心，下列敘述何者有誤？
A最大主應力為28 MPa
B此平面應力為雙軸應力
C最大剪應力為17.5 MPa
DC點座標為(10, 0)正確答案
答案與詳解
逐選項解析
A最大主應力為28 MPa最大主應力✕ 錯誤
圖中 A 點在橫軸最右側，代表最大主應力 σ₁，其數值由原點向右量測為 28 MPa，敘述正確。
B此平面應力為雙軸應力雙軸應力✕ 錯誤
此應力狀態的兩個主應力分別為 28 MPa 與 -7 MPa，兩者皆不為零，屬於雙軸應力狀態，敘述正確。
C最大剪應力為17.5 MPa✕ 錯誤
DC點座標為(10, 0)✓ 正確
