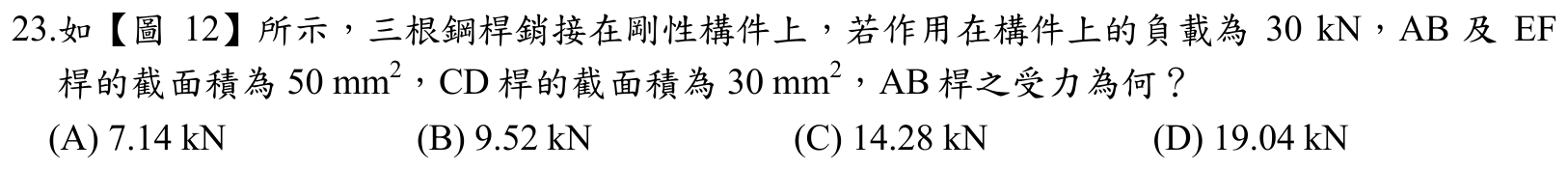

如【圖 12】所示，三根鋼桿銷接在剛性構件上，若作用在構件上的負載為 30 kN，AB 及 EF 桿的截面積為 50 mm²，CD 桿的截面積為 30 mm²，AB 桿之受力為何？

正確作法：剛性構件受30kN後產生微小轉動，各桿伸長量與其至轉動中心的距離成正比（變形諧和）。由本構關係 F=(AE/L)δ 將各桿軸力以位移表示，再對轉動中心列力矩平衡 ∑M=0，並代入諧和關係聯立求解。考量各桿截面積（AB、EF=50mm²，CD=30mm²）與其在剛性構件上的力臂後，解得 F_AB≈19.04 kN，故選D。AB桿因位於外端力臂較大、面積亦大，承受最大軸力，與此數值相符。
