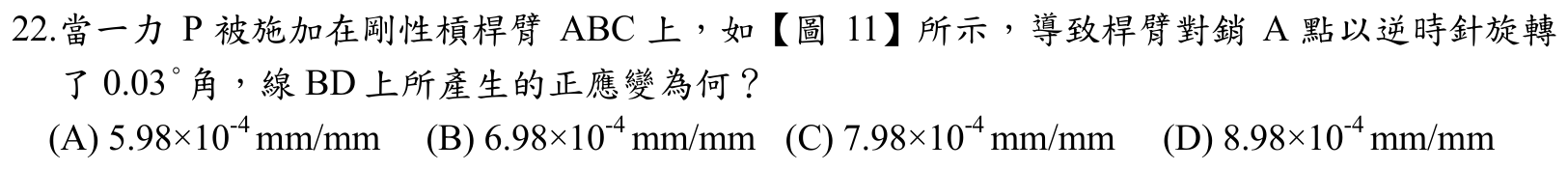

當一力 P 被施加在剛性槓桿臂 ABC 上，如【圖 11】所示，導致桿臂對銷 A 點以逆時針旋轉了 0.03°角，線 BD 上所產生的正應變為何？
A5.98×10⁻⁴ mm/mm
B6.98×10⁻⁴ mm/mm正確答案
C7.98×10⁻⁴ mm/mm
D8.98×10⁻⁴ mm/mm
答案與詳解
為什麼答案是 B
正確答案。θ=0.03°=5.236×10⁻⁴ rad，B點垂直位移=AB×θ；再將該位移投影至BD方向除以BD原長，得約6.98×10⁻⁴ mm/mm。
考點：位移投影漏算考點：正應變幾何推導考點：未投影方向錯誤考點：距離代入錯誤
