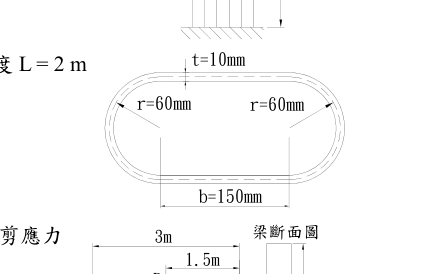

右圖為鋼管的橫剖面圖，剪力彈性模數 G = 76 GPa，長度 L = 2 m，承受扭矩 T = 20 kN-m，剪應力 τ 最接近下列何者？（t = 10 mm，r = 60 mm，b = 150 mm）
A17.1 MPa
B34.1 MPa正確答案
C68.2 MPa
D136 MPa
答案與詳解
逐選項解析
A17.1 MPa面積計算錯誤✕ 錯誤
約為正確答案的一半，可能誤將A_m算為截面總面積而非中心線圍面積，或t用了20mm（雙壁）。
B34.1 MPaBredt薄壁扭轉✓ 正確
正確使用Bredt公式：A_m = b×(2r) + π×r² = 150×120 + π×60² ≈ 18000+11310 = 29310 mm²，τ = 20×10⁶/(2×29310×10) ≈ 34.1 MPa。
C68.2 MPa✕ 易錯陷阱
D136 MPa✕ 錯誤
