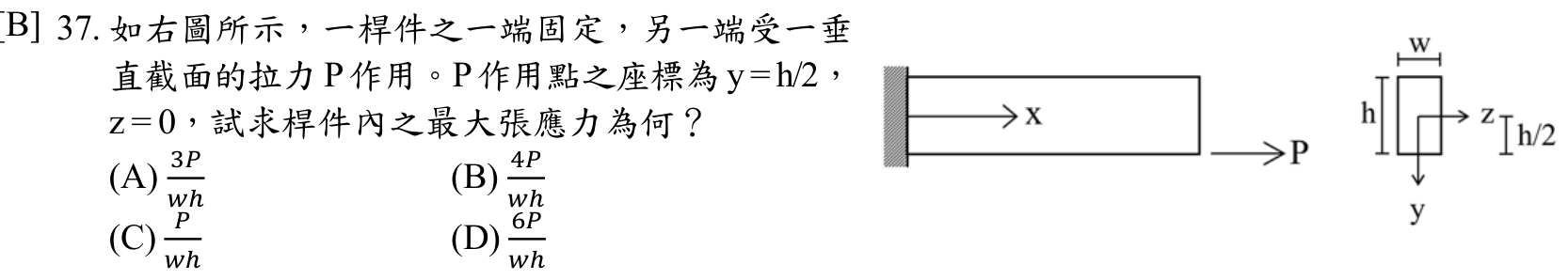

如右圖所示，一桿件之一端固定，另一端受一垂直截面的拉力 P 作用。P 作用點之座標為 y = h/2，z = 0，試求桿件內之最大張應力為何？
A[選項 A]
B[選項 B]正確答案
C[選項 C]
D[選項 D]
答案與詳解
為什麼答案是 B
軸向應力 P/wh + 彎曲應力 3P/wh = 4P/wh。力P作用於y=h/2（截面邊緣），偏心距e=h/2，M=Pe=Ph/2，截面模數S=wh²/6，σ_bend=M/S=3P/wh，合計4P/wh正確
考點：漏算軸力考點：偏心拉伸最大應力考點：忽略偏心彎矩考點：偏心距計算錯誤
