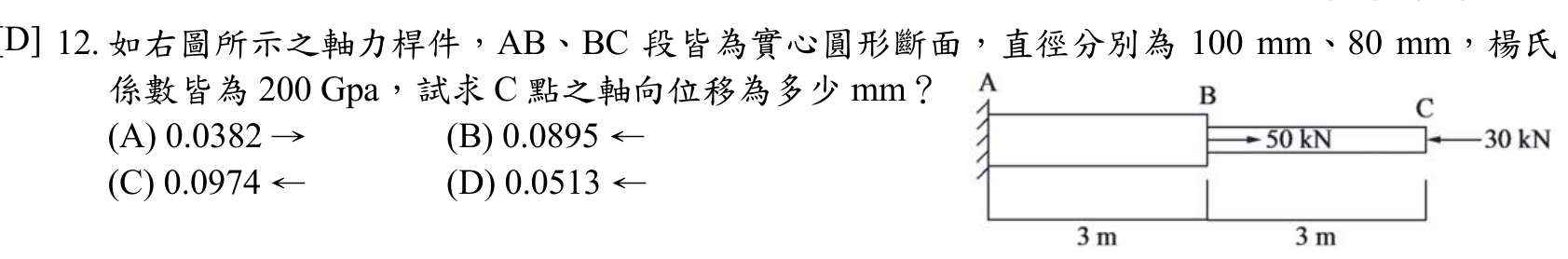

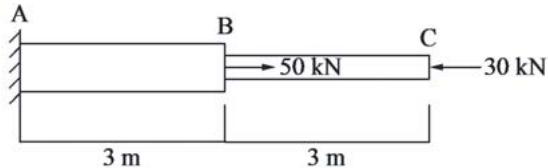

如右圖所示之軸力桿件，AB、BC 段皆為實心圓形斷面，直徑分別為 100 mm、80 mm，楊氏係數皆為 200 GPa，試求 C 點之軸向位移為多少 mm？
A0.0382 →
B0.0895 ←
C0.0974 ←
D0.0513 ←正確答案
答案與詳解
逐選項解析
A0.0382 →部分計算誘答✕ 易錯陷阱
可能僅計算 BC 段變形，或軸力/長度代入錯誤。材料力學計算題常以部分計算結果作為誘答選項，需確認是否將 AB 與 BC 段變形完整疊加。
B0.0895 ←未分段計算✕ 易錯陷阱
可能未正確分段，使用單一平均面積或錯誤軸力計算。切記不同斷面、不同軸力必須『分段』計算變形後再相加，不可一體適用。
C0.0974 ←✕ 易錯陷阱
D0.0513 ←✓ 正確
