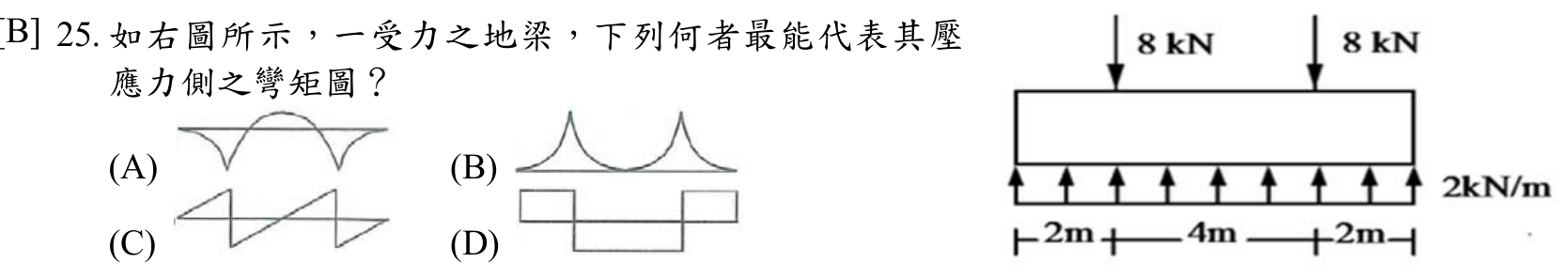

如右圖所示，一受力之地梁，下列何者最能代表其壓應力側之彎矩圖？
A（見題目圖）
B（見題目圖）正確答案
C（見題目圖）
D（見題目圖）
答案與詳解
逐選項解析
A（見題目圖）彎矩圖畫法慣例✕ 易錯陷阱
錯誤。此為畫在「受拉側」的彎矩圖，是鋼筋混凝土結構設計的慣例畫法。支撐處負彎矩畫在下方，跨中正彎矩畫在上方，與題意要求的壓應力側相反。
B（見題目圖）壓應力側彎矩圖✓ 正確
正確。此為畫在「壓應力側」的彎矩圖。支撐處產生負彎矩，上部受壓，故圖形向上；跨中產生正彎矩，下部受壓，故圖形向下，完全符合題意。
C（見題目圖）✕ 錯誤
D（見題目圖）✕ 錯誤
