大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)材料力學110 年第 29 題單選題

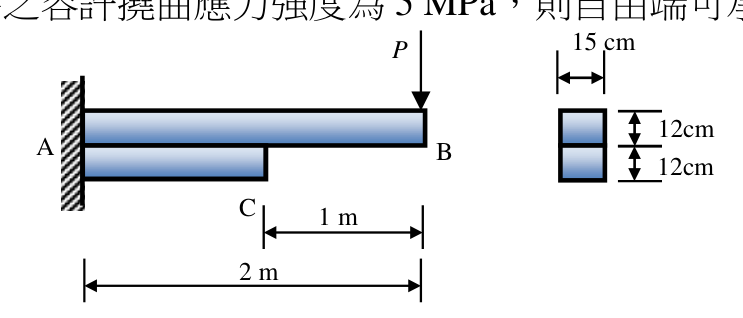

一懸臂梁 AB 由兩根同材料且同為 15cm×12cm 之矩形斷面,但不同長度之彈性桿膠結合成(如圖所示)。若材料之容許撓曲應力強度為 5MPa ,則自由端可承受之集中載重 P 至多為:
A3.6 kN
B2.4 kN
C1.8 kN正確答案
D1.2 kN
C正確答案
懸臂梁由兩段不同長度矩形斷面膠合,需分別檢核固定端A(全斷面)與接合面C(單根斷面)之撓曲應力,取較嚴格者決定P最大值。
逐選項解析
A3.6 kN✕ 易錯陷阱
3.6 kN對應固定端A以複合斷面(兩根疊加)計算的結果,但未考慮接合面C處單根斷面的控制條件,計算偏大。
B2.4 kN✕ 錯誤
2.4 kN為中間計算值,不對應任一正確控制截面的計算結果。
