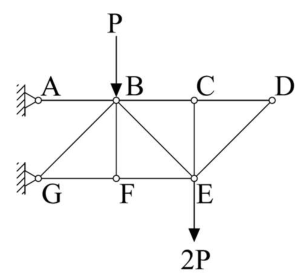

如右圖所示，一桁架構造受垂直外力P及2P作用，有關其桿件的內力，下列敘述何者正確？
AAB及CD為零桿件
BBF及CE為零桿件正確答案
CBE及DE為零桿件
DBC及EF為零桿件
答案與詳解
B
正確答案
利用零桿件法則，無外力且兩桿共線之節點，其第三桿必為零桿件，秒判BF及CE為零桿。
為什麼答案是 B
若B、C節點無外力且相鄰弦桿共線，依零桿件法則，不共線之斜桿BF與CE內力必為零。
考點：零桿件判斷考點：零桿件法則考點：桿件受力分析考點：弦桿受力特性
載入中…
完整詳解
Pro · 無限重點 利用零桿件法則，無外力且兩桿共線之節點，其第三桿必為零桿件，秒判BF及CE為零桿。
秒殺技巧
找無外力節點：若節點有三桿且兩桿共線，不共線之第三桿即為零桿件。B、C節點若無外力且上下弦共線，斜桿BF、CE即為零桿。逐選項分析
A零桿件判斷✕
AB與CD通常為上下弦桿或端斜桿，承受軸力以平衡外力，非零桿件。
B零桿件法則✓ 正確
若B、C節點無外力且相鄰弦桿共線，依零桿件法則，不共線之斜桿BF與CE內力必為零。
C桿件受力分析✕ 陷阱
BE與DE通常為傳遞外力至支座之斜腹桿或豎桿，需承受剪力或軸力，不為零桿件。
D弦桿受力特性✕
BC與EF多為主要之弦桿或下弦桿，需承受彎矩等效之軸力以維持桁架平衡，非零桿件。
零桿件秒判法則
| 節點條件 | 桿件數量與幾何 | 結論 |
|---|---|---|
| 無外力作用 | 僅2桿且不共線 | 2桿皆為零桿件 |
| 無外力作用 | 有3桿，其中2桿共線 | 第3桿(不共線)為零桿件 |
| 有外力作用 | 外力沿其中1桿方向 | 另1不共線桿為零桿件 |
陷阱提醒
判斷零桿件時，常誤將『無外力』與『有外力』節點混淆。切記：若節點有外力，必須確認外力方向是否與其中一桿共線，否則不能直接套用三桿共線法則，易誤判斜桿為零桿。
