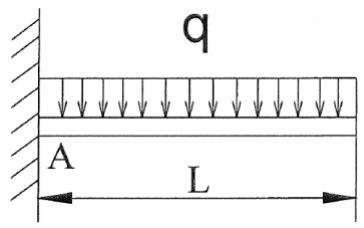

如右圖所示，有一受強度q之均佈負載懸臂梁，下列何者為其剪力圖？
A(A)圖正確答案
B(B)圖
C(C)圖
D(D)圖
答案與詳解
逐選項解析
A(A)圖✓ 正確
B(B)圖✕ 易錯陷阱
錯誤圖形。若圖形為二次拋物線，此為彎矩圖之特徵，非剪力圖，為最常見之混淆陷阱。
C(C)圖✕ 錯誤
錯誤圖形。若圖形為水平直線，代表該梁段無分佈載重（剪力為常數），不符合本題均佈負載之條件。
D(D)圖✕ 錯誤
