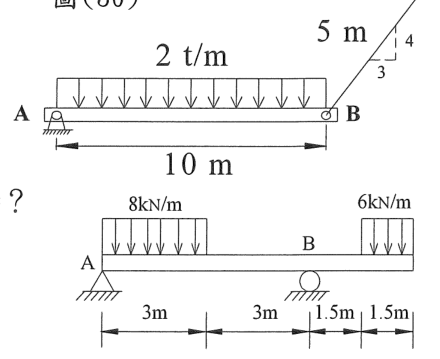

承 52 題，B 點的垂直位移為
A0.958 cm正確答案
B0.766 cm
C0.658 cm
D0.566 cm
答案與詳解
A
正確答案
承第52題資料，若鋼索軸向伸長量為 δ = 0.766 cm，且鋼索與水平夾角滿足 sinθ = 0.8，則 B 點垂直位移不是直接等於鋼索伸長量，而是 ΔB = δ / sinθ = 0.958 cm，故選 A。
為什麼答案是 A
A 對應 0.958 cm，為正確的 B 點垂直位移。計算時應將鋼索軸向伸長量 δ = 0.766 cm 轉換為節點垂直位移：δ = ΔB sinθ，且 sinθ = 0.8，所以 ΔB = 0.766 / 0.8 = 0.9575 cm，約為 0.958 cm。
考點：變形諧和條件考點：軸向變形與節點位移混淆考點：投影關係顛倒考點：三角函數分量誤用
載入中…
完整詳解
Pro · 無限重點 承第52題資料，若鋼索軸向伸長量為 δ = 0.766 cm，且鋼索與水平夾角滿足 sinθ = 0.8，則 B 點垂直位移不是直接等於鋼索伸長量，而是 ΔB = δ / sinθ = 0.958 cm，故選 A。
秒殺技巧
微小變形下，B 點垂直位移 ΔB 在鋼索方向上的投影，才等於鋼索的軸向伸長量 δ。由第52題幾何關係，鋼索與水平夾角 θ 的 sinθ = 0.8；又由第52題已求得或可承接鋼索伸長量 δ = 0.766 cm。因此 δ = ΔB sinθ，故 ΔB = δ / sinθ = 0.766 / 0.8 = 0.9575 cm ≈ 0.958 cm，對應選項 A。逐選項分析
A變形諧和條件✓ 正確
A 對應 0.958 cm，為正確的 B 點垂直位移。計算時應將鋼索軸向伸長量 δ = 0.766 cm 轉換為節點垂直位移：δ = ΔB sinθ，且 sinθ = 0.8，所以 ΔB = 0.766 / 0.8 = 0.9575 cm，約為 0.958 cm。
B軸向變形與節點位移混淆✕ 陷阱
B 對應 0.766 cm，這是鋼索本身沿軸線方向的伸長量 δ，不是 B 點的垂直位移。因鋼索為斜向構件，B 點垂直移動後只有其在鋼索方向上的分量會造成鋼索伸長，所以垂直位移應比 0.766 cm 大，需再除以 sinθ = 0.8。
C投影關係顛倒✕
C 對應 0.613 cm，通常來自誤算 0.766 × 0.8 = 0.6128 cm。這代表把鋼索伸長量再乘上 sinθ，方向相反。正確關係是鋼索伸長量 δ = B 點垂直位移 ΔB 在鋼索方向的投影，即 δ = ΔB sinθ，因此要求 ΔB 時應除以 sinθ，而不是乘以 sinθ。
D三角函數分量誤用✕
D 對應 1.277 cm，通常來自誤用 cosθ = 0.6，計算為 0.766 / 0.6 ≈ 1.277 cm。若 θ 是鋼索與水平線的夾角，垂直位移在鋼索方向上的投影係數應為 sinθ，而不是 cosθ；cosθ 對應的是水平分量，不能用來換算本題的垂直位移。
斜向鋼索伸長量與 B 點垂直位移的換算
| 項目 | 關係式 | 本題代入 | 說明 |
|---|---|---|---|
| 鋼索軸向伸長量 | δ | 0.766 cm | 由第52題承接而來，表示鋼索沿自身軸線方向增加的長度 |
| 幾何角度 | sinθ | 0.8 | 由第52題圖形幾何關係得到；若為 3-4-5 三角形且垂直邊為 4，則 sinθ = 4/5 = 0.8 |
| 變形相容關係 | δ = ΔB sinθ | 0.766 = ΔB × 0.8 | B 點垂直位移在鋼索方向的投影等於鋼索伸長量 |
| B 點垂直位移 | ΔB = δ / sinθ | 0.766 / 0.8 = 0.9575 cm ≈ 0.958 cm | 題目所問為 B 點垂直位移，故應選 0.958 cm |
陷阱提醒
本題關鍵在於『鋼索伸長量』與『B 點垂直位移』不是同一個量。由於鋼索是斜向構件，B 點垂直位移 ΔB 只有一部分投影到鋼索方向形成軸向伸長 δ，因此 δ = ΔB sinθ。若直接把 δ = 0.766 cm 當作答案，會低估 B 點垂直位移；正確答案應為 0.766 / 0.8 = 0.958 cm。
